SP n°3 - Rendre opérationnel un équipement serveur
Cette situation professionnelle se portera sur la mise en disponibilité d'un contrôleur de domaine dans une infrastructure existante.
Avant de commencer, nous allons mettre la situation en contexte.
Mise en contexte :
Un contrôleur de domaine doit être installé et mis en place sur le site de Lentilly par l'IT. Ainsi, une équipe va installer physiquement le contrôleur dans la baie demandée par le coordinateur de projet. Cette étape consistera uniquement à racker l'équipement. L'installation et la mise en disponibilité sera réalisé par nos soins, mon collègue et moi.
A savoir : Trois équipes sont nécessaires au déploiement d'un équipement
> Une équipe pour l'installation physique : Ils disposent des mesures de sécurité précises pour que l'installation se déroule bien, ils suivent un schéma des baies pour que le placement soit le bon.
> Une équipe pour la mise en disponibilité : Elle se charge de brancher l'équipement en électricité et en réseau, s'assurer qu'il a une IP pour le contrôle à distance.
> Une équipe pour la configuration : Cette équipe (généralement hors France) contrôlera à distance l'équipement pour le configurer.
Dans notre cas :
L'équipement que nous allons mettre en disponibilité est un contrôleur de domaine de marque Cisco. Son modèle influe sa configuration, et dans le cas échéant, un seul port est important afin que sa configuration soit effective : Le port de management, nous allons l'expliquer en détail ci-dessous.
Première étape : Le raccordement

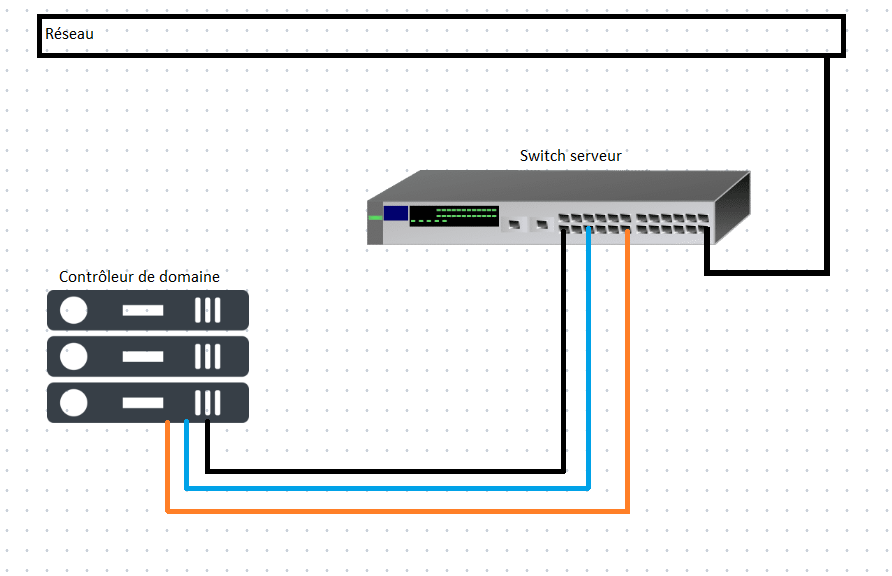

Ici, un schéma simplifié de l'infrastructure réseau dans laquelle nous travaillerons. (Les couleurs sont présentes afin de mieux illustrer cet exemple.)
Trois ports sont indispensables pour le raccordement de cet équipement au réseau :
- La liaison bleue et noire va vers le switch serveur, c'est un simple lien réseau qui va permettre d'avoir une redondance au cas ou une des carte réseau du CD ne fonctionne plus.
- La liaison orange est spéciale, c'est une liaison dite de management. Après la configuration du port du switch serveur, un VLAN spécial lui est attribué pour autoriser la connexion à distance.
On raccorde donc le contrôleur de domaine en suivant ce schéma en s'assurant qu'après la configuration du switch serveur, que tous les liens soient actifs (en regardant si les ports s'allument.)

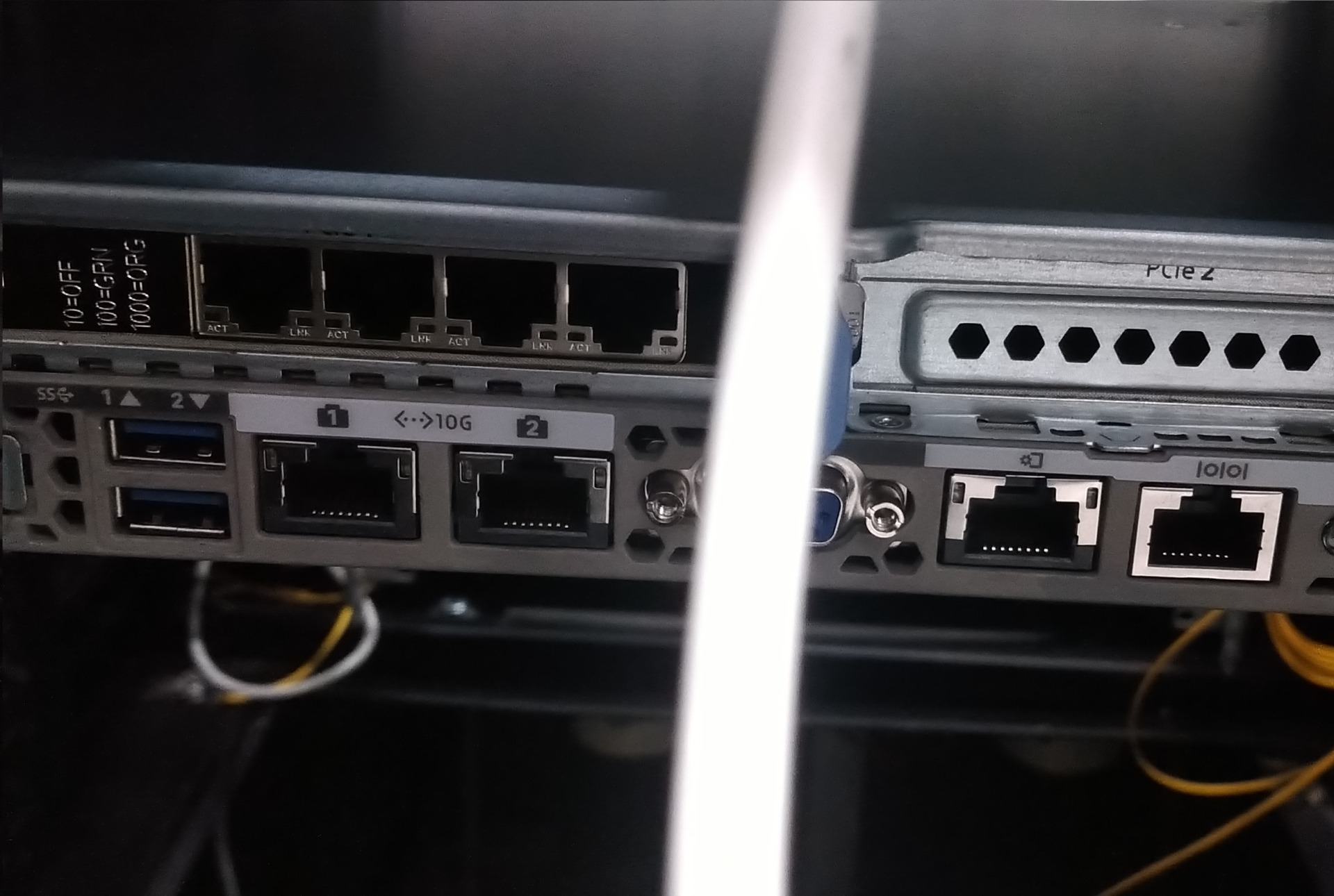

Les liens indiquent que les ports sont actifs. C'est une première étape dans la configuration.
Deuxième étape : Vérifier sa disponibilité

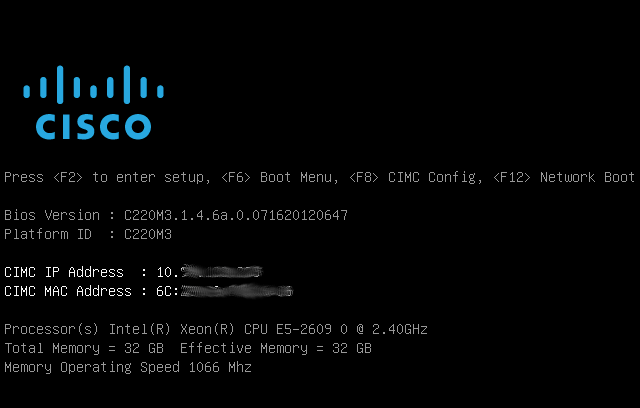

Ici, une capture de démarrage du contrôleur de domaine. On remarque la mention de l'adresse IP et de l'adresse MAC.
Pour voir ceci dans des conditions réelles, on branche un écran et un clavier sur le contrôleur de domaine.
Cela va être extrêmement important car le port de management branché auparavant est raccordé à un VLAN. Et dans ce VLAN, un service DHCP est en place. Une adresse IP doit donc être attribuée automatiquement au démarrage du contrôleur de domaine pour permettre son contrôle à distance.
Troisième étape : Informer
Après avoir vu qu'une IP à été attribuée, on contacte l'équipe de configuration afin qu'il prennent la main sur l'équipement et pouvoir le mettre à disposition. Dans le cas de ce contrôleur de domaine, des règles, des GPO et d'autres services vont être installés.
